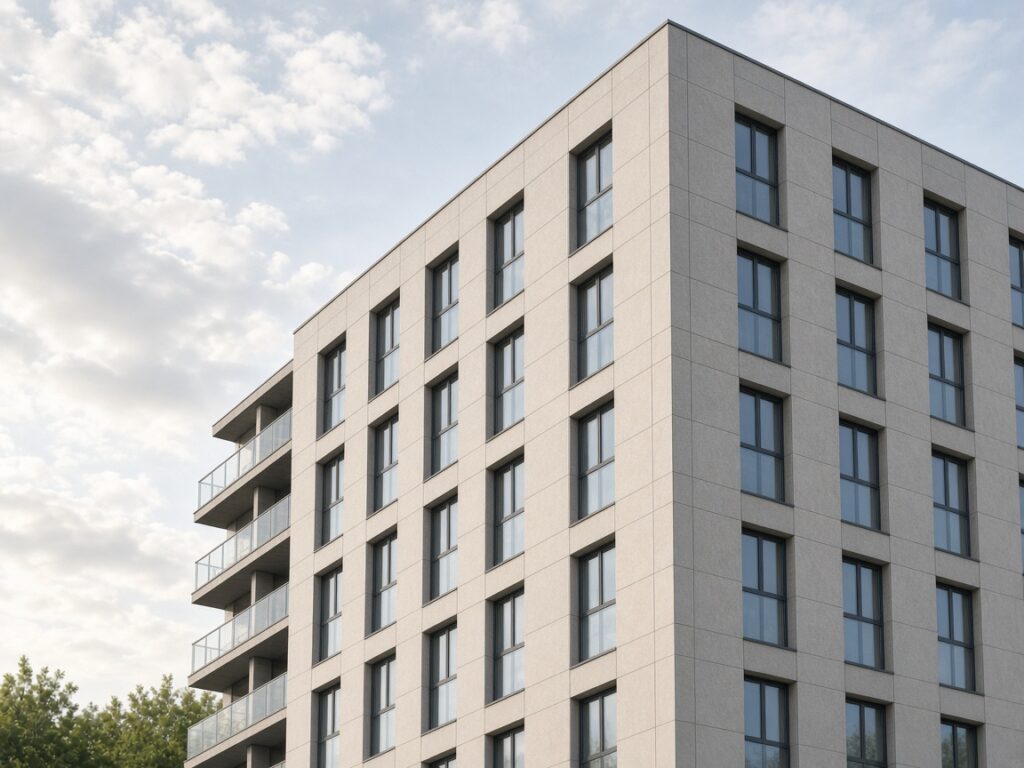

Вентилируемые фасады: классификация подсистем, облицовочных материалов и элементов крепежа
В современном строительстве долговечность, безопасность и эстетика ограждающих конструкций напрямую зависят от правильного выбора инженерных решений. Современные вентилируемые фасады представляют собой сложную многокомпонентную систему, которая обеспечивает энергоэффективность здания, защищает несущие стены от атмосферных воздействий и формирует индивидуальный архитектурный облик объекта. Грамотный выбор несущей подсистемы, облицовки и метизов исключает риск деформаций, обрушений и коррозионного разрушения в процессе эксплуатации.
Для девелоперов, генеральных подрядчиков, проектировщиков и монтажных организаций в южных регионах России критически важно учитывать климатические особенности: ветровые пульсации, резкие температурные перепады и воздействие влажности. Компания «СОЮЗ», как ведущий производитель фасадной системы, предлагает комплексный инженерный подход к производству сертифицированных металлоконструкций и узлов. В данной статье приведена детальная классификация подсистем, материалов облицовки и крепежных изделий в соответствии с действующей нормативной базой (СП 522.1325800, ГОСТ Р 58154, СП 20.13330).
Классификация подсистем навесных вентилируемых фасадов
Несущий каркас (подсистема) воспринимает собственный вес фасадной системы, массу облицовки, а также ветровые нагрузки (как положительное давление, так и отрицательный отсос). В зависимости от конструктивной схемы здания и несущей способности основания применяются различные типы каркасов.
1. Классификация по материалу несущего каркаса
- Оцинкованная сталь (ГОСТ 14918-2020). Наиболее распространенный вариант благодаря балансу прочности и стоимости. Для наружных условий применяется сталь с плотностью цинкового покрытия не менее 275 г/м² (1-й класс) либо дополнительно защищенная полимерно-порошковым слоем толщиной от 45–60 мкм. Срок безремонтной службы — от 30 до 40 лет в слабоагрессивной среде.
- Коррозионностойкая (нержавеющая) сталь (AISI 304, AISI 430, 08Х18Н10). Обладает наивысшей химической и механической стойкостью. Применяется на высотных объектах, в зонах с приморским климатом и агрессивными средами. Срок службы превышает 50 лет.
- Алюминиевые сплавы (ГОСТ 22233). Сплавы групп АД31Т1, 6060 и 6063 отличаются малым удельным весом, что снижает нагрузку на фундамент и стены, однако требуют строгого учета коэффициента термического расширения при проектировании узлов.
2. Классификация по схеме расстановки направляющих
Геометрия подсистемы определяет распределение внутренних усилий в каркасе:
- Вертикальная система. Наиболее технологичная и экономичная схема. Профили монтируются вертикально к кронштейнам с шагом, равным ширине облицовочных панелей. Отлично работает на сжатие и растяжение под ветровой нагрузкой.
- Горизонтально-вертикальная (перекрестная) система. К стене через кронштейны фиксируются горизонтальные профили, на которые затем устанавливаются вертикальные направляющие. Такая схема перераспределяет нагрузку, повышает жесткость каркаса и незаменима при монтаже тяжелых плит из натурального камня или при крупном формате облицовки.
- Межэтажная система (с креплением в перекрытия). Специальное решение для зданий с монолитным железобетонным каркасом и заполнением стен легкобетонными блоками с низкой плотностью (газобетон D300–D500, поризованная керамика). Кронштейны крепятся исключительно в торцы железобетонных плит перекрытий, перекрывая пролет мощным усиленным профилем.
В каталоге нашей компании представлены все типы элементов для сборки каркаса, включая профиль Т-образный ПВТ 100x50x1,2 мм оцинкованный, а также угловые и вертикальные профили, гарантирующие геометрическую стабильность подсистемы при любых температурных деформациях.
Облицовочные материалы: характеристики и специфика применения
Выбор материала облицовки формирует архитектурный стиль фасада и определяет статическую нагрузку на несущие стены и фундамент. В зависимости от назначения объекта, бюджета и высотности подбирается оптимальная сертифицированная фасадная система, отвечающая требованиям класса пожарной опасности К0.
| Материал облицовки | Средний вес (кг/м²) | Класс пожарной опасности (КПО) | Тип крепления | Область применения |
|---|---|---|---|---|
| Керамогранит (8–12 мм) | 18 – 28 | К0 (НГ) | Видимый (кляммеры) / Скрытый (цанги) | Жилые комплексы, административные здания, БЦ |
| Алюминиевые композитные панели | 5,5 – 7,5 | К0 (Г1 с минеральным сердечником) | Скрытый (икли, салазки) | ТРЦ, спортивные арены, автосалоны, модернизация |
| Металлокассеты (сталь 0,7–1,2 мм) | 8 – 14 | К0 (НГ) | Видимый (саморезы) / Скрытый (замок) | Промышленные здания, логистические парки, паркинги |
| Фиброцементные панели | 14 – 22 | К0 (НГ) | Видимый (заклепки) / Скрытый (планки) | Школы, детские сады, медицинские центры, ЖК |
| Стеклофибробетон (СФБ) | 25 – 45 | К0 (НГ) | Скрытый (анкерные шпильки, подконструкции) | Архитектурный декор, премиальные жилые комплексы |
| Натуральный камень (гранит, травертин) | 40 – 90 | К0 (НГ) | Скрытый (пропилы, штифты, пропильные шины) | Банки, правительственные здания, элитная недвижимость |
Для проектов с повышенными требованиями к огнестойкости и эстетике традиционно востребован вентилируемый фасад из керамогранита. Примером масштабной и успешной реализации такого решения в южном регионе служит ЖК «Военвед-Сити» в Ростове-на-Дону, где облицовка керамогранитом обеспечила респектабельный внешний вид и стойкость к резким температурно-влажностным перепадам.
Если проект предусматривает создание сложной геометрии или динамичных фасадов, проектировщики выбирают легкие алюминиевые композитные кассеты или прочные фасадные металлокассеты с полимерным защитным покрытием в любой цвет по шкале RAL. Для малоэтажного домостроения и высотных объектов со строгой текстурой кирпича оптимальным выбором становится облицовка клинкерной плиткой без использования мокрых процессов.
Элементы крепежа и соединительные узлы: расчет надежности
Надежность навесного вентилируемого фасада напрямую зависит от качества метизов и соединительных деталей. В НФС разрушение отдельного крепежного элемента недопустимо, так как это вызывает цепную реакцию перераспределения усилий.
Кронштейны и терморазрыв
Кронштейн является базовым связующим звеном между строительным основанием и фасадным профилем. Он воспринимает изгибающие моменты от веса облицовки и ветровые нагрузки. Для выноса фасада на толщину утеплителя (от 50 до 250 мм) компания «СОЮЗ» выпускает усиленные элементы, такие как кронштейн КРУ 200x80x80x2,0 мм из оцинкованной стали с высокой несущей способностью. В рядовых зонах со стандартным вылетом широко применяется рядовой кронштейн КР 150x50x50x2,0 мм оцинкованный. Между пяткой кронштейна и стеной обязательно устанавливается термоизолирующая паронитовая или полипропиленовая прокладка (терморазрыв), нивелирующая мостик холода.
Фасадные анкеры и дюбели
Крепление кронштейнов к базовой стене выполняется тарельчатыми анкерными дюбелями с полиамидной гильзой и антикоррозийным распорным элементом (оцинкованная сталь с защитным цинковым покрытием или аустенитная сталь А4). Согласно СП 522.1325800, до начала монтажных работ на строительной площадке в обязательном порядке проводятся натурные испытания анкеров на вырыв с составлением акта статических испытаний.
Заклепки и винты направляющих
Фиксация направляющих к кронштейнам, а также монтаж листовых панелей осуществляется вытяжными заклепками с увеличенным буртом (тело — алюминий или нержавеющая сталь А2/А4, сердечник — коррозионностойкая сталь). При установке каркаса выделяют опорные (неподвижные) и скользящие (подвижные) точки крепления: неподвижные точки удерживают вес системы, а подвижные (через овальные отверстия) компенсируют линейные температурные деформации профилей без возникновения внутренних напряжений.
Все необходимые сертифицированные метизы, уплотнители и кляммеры можно приобрести через наш специализированный магазин комплектующих для вентилируемого фасада с оперативной доставкой на строительную площадку.
Пошаговый алгоритм проектирования и монтажа вентилируемого фасада
Для соблюдения стандартов долговечности и безопасности монтаж должен вестись в строгой технологической последовательности:
- Геодезическая съемка и натурные испытания. Оценка фактической кривизны ограждающих стен с помощью тахеометра или 3D-лазерного сканирования. Проведение испытаний анкерных дюбелей на вырыв в различных участках основания.
- Разработка рабочей документации (РД). Комплексное проектирование вентилируемого фасада включает статический расчет каркаса по СП 20.13330 (ветровые нагрузки для заданного ветрового района), теплотехнический расчет по СП 50.13330, раскладку профилей и спецификацию материалов.
- Разметка фасада и установка кронштейнов. Нанесение координатной сетки с шагом по проекту. Сверление отверстий безударным способом (особенно в щелевом кирпиче и ячеистых бетонах) и фиксация кронштейнов через терморазрывные прокладки.
- Монтаж утеплителя. Укладка минераловатных плит плотностью от 80–90 кг/м² (для наружного слоя при двухслойной схеме) встык без щелей с перевязкой швов. Фиксация тарельчатыми дюбелями из расчета не менее 5–7 штук на 1 м².
- Монтаж направляющих профилей. Закрепление вертикальных и горизонтальных профилей с формированием расчетного вентилируемого воздушного зазора (по нормам — от 40 до 100 мм для обеспечения естественной тяги).
- Монтаж облицовочного слоя. Установка керамогранита, кассет, панелей или плит в соответствии с узловыми решениями проектной документации. Обязательный контроль соблюдения компенсационных температурных зазоров между панелями.
Типичные ошибки при устройстве вентилируемых фасадов
Нарушения регламентов монтажа снижают межремонтный ресурс конструкции и могут привести к аварийным ситуациям. К наиболее частым ошибкам относятся:
- Несоблюдение величины воздушного зазора. Заужение зазора менее 40 мм или перекрытие его утеплителем нарушает эффект восходящей тяги, приводя к намоканию теплоизоляции и снижению ее сопротивления теплопередаче.
- Использование разнородных металлов без изоляции. Прямой контакт меди, обычной углеродистой стали и алюминия запускает гальваническую коррозию, разрушающую узел за 3–5 лет.
- Жесткая фиксация направляющих во всех точках. Отсутствие скользящих соединений приводит к короблению профилей при сезонных температурных колебаниях (температурная деформация профиля длиной 3 м может достигать 3–5 мм).
- Отказ от предварительных расчетов. Попытка сэкономить на проекте без учета пульсационной составляющей ветровой нагрузки часто приводит к отрыву угловых и парапетных кассет при штормовом ветре. Чтобы оперативно оценить базовую смету проекта, используйте онлайн-калькулятор фасадной системы.
Часто задаваемые вопросы (FAQ)
Какой материал подсистемы считается оптимальным по соотношению цена/качество?
Для большинства гражданских и жилых объектов в центральной и южной полосе России оптимальным выбором выступает оцинкованная сталь 1-го класса покрытия с дополнительным полимерно-порошковым слоем. Она сочетает высокую несущую способность, пожаробезопасность (температура плавления выше 1400 °C) и умеренную стоимость по сравнению с нержавеющей сталью и алюминием.
Обязательно ли использовать ветрозащитную мембрану поверх минеральной ваты?
В соответствии с актуальными требованиями пожарной безопасности применение горючих ветровлагозащитных мембран на высотных зданиях и объектах с массовым пребыванием людей запрещено либо строго ограничено. Рекомендуется использовать минераловатный утеплитель высокой плотности (кашированный негорючим стеклохолстом на заводе) или двухслойное утепление с наружным плотным слоем (от 90 кг/м³), устойчивым к выдуванию волокон.
Заключение и выводы
Долговечность и безопасность вентилируемого фасада базируются на трех составляющих: строгом инженерном расчете, использовании качественных сертифицированных материалов и точном соблюдении технологии монтажа. Завод фасадных систем «СОЮЗ» осуществляет проектирование, испытания и поставку полного спектра элементов подсистемы из оцинкованной и нержавеющей стали собственного производства. Чтобы получить профессиональную консультацию инженера, заказать рабочий проект или оперативно рассчитать навесные вентилируемые фасады под ваш строительный объект, свяжитесь со специалистами компании «СОЮЗ» или оставьте заявку на нашем сайте.
