Разработка проектов навесных вентилируемых фасадов: основные этапы, инженерные расчеты и состав документации

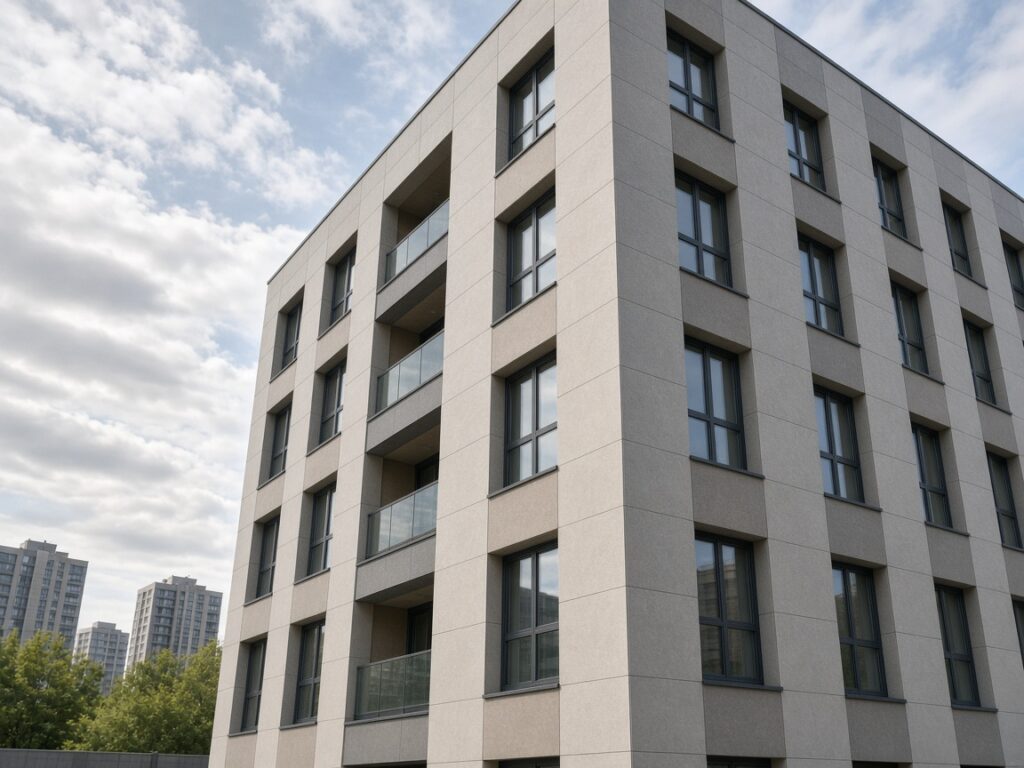

Комплексное проектирование вентилируемых фасадов является фундаментальным этапом возведения энергоэффективных, долговечных и безопасных ограждающих конструкций современных зданий. Ошибки на стадии изысканий и расчетов неизбежно влекут за собой сверхнормативные деформации подконструкции, появление мостиков холода, снижение огнестойкости и преждевременное разрушение облицовки. Для объектов гражданского и промышленного назначения в южных регионах РФ особую значимость приобретает учет ветровых нагрузок, высокой инсоляции и знакопеременных температурных циклов. Компания «СОЮЗ», являясь ведущим отечественным производителем фасадных систем в Ростове-на-Дону, обеспечивает полный цикл инжинирингового сопровождения — от предпроектного анализа до выпуска рабочей документации и поставки несущего металлокаркаса на строительную площадку.

Данное экспертное руководство адресовано главным инженерам проектов (ГИП), архитекторам, девелоперам и техническому надзору заказчика. В материале детально рассмотрены состав разделов рабочей документации (АР, КМД), алгоритмы прочностных и теплофизических расчетов, а также требования действующего нормативного поля к элементам подсистем и материалам внешнего экрана.

Нормативно-техническая база проектирования навесных фасадных систем

Процесс инжиниринга навесных вентилируемых фасадов (НВФ) строго регламентирован сводами правил и государственными стандартами. Проектные решения должны обеспечивать механическую безопасность, пожарную защиту и соответствие классу энергетической эффективности сооружения на протяжении расчетного срока службы, составляющего не менее 30–50 лет.

Ключевыми нормативными документами являются:

• СП 522.1325800.2023 — регламентирует правила проектирования, выполнения монтажных работ и эксплуатационные показатели навесных фасадных систем с воздушным зазором;
• ГОСТ Р 58154-2018 — определяет технические требования к материалам несущих металлических подконструкций (оцинкованная сталь с полимерным защитным слоем, коррозионностойкая нержавеющая сталь, деформируемые сплавы алюминия);
• СП 20.13330.2016 «Нагрузки и воздействия» — база для статических расчетов гравитационных, ветровых (с учетом пульсации) и температурных нагрузок;
• СП 131.13330.2020 «Строительная климатология» — определяет температурно-влажностные и ветровые параметры региона застройки;
• СП 50.13330.2012 «Тепловая защита зданий» — методология расчета приведенного сопротивления теплопередаче с учетом дискретных коэффициентов технической неоднородности;
• ГОСТ 22233-2018 — норматив на прессованные профили из алюминиевых сплавов для светопрозрачных и навесных фасадных систем.

Качественная навесная фасадная система требует безусловного соблюдения требований пожарной безопасности (Федеральный закон № 123-ФЗ и ГОСТ 31251). Класс пожарной опасности конструкции должен соответствовать К0, что подтверждается натурными огневыми испытаниями и техническими свидетельствами Минстроя РФ.

Основные этапы разработки проектной документации фасадов

Инженерное проектирование вентилируемого фасада представляет собой последовательный многоуровневый процесс, исключающий субъективные решения монтажных бригад на объекте. Практика компании «СОЮЗ» разделяет подготовку документации на пять базовых стадий.

1. Предпроектное обследование и геодезическая съемка. Специалисты выполняют высокоточную 3D-лазерную съемку несущих оснований, определяют фактические отклонения монолитных перекрытий, колонн и ограждающих стен от вертикали и горизонтали. На данном этапе оформляются геодезические развертки фасадов с привязкой оконных и витражных проемов.
2. Натурные испытания несущей способности анкерного крепежа. На строительной площадке проводятся испытания крепежных элементов на вырыв с помощью специализированного пресса. Определяется предельное выдергивающее усилие в различных типах оснований (монолитный железобетон, полнотелый кирпич, керамзитобетонные или автоклавные газобетонные блоки). Полученные протоколы служат исходными данными для прочностного расчета шага кронштейнов.
3. Разработка архитектурно-колористической концепции и раскладки облицовки. Выполняется колористический паспорт объекта, формируется схема разрезки швов с учетом коэффициента температурного линейного расширения материалов экрана. Подбирается тип декоративного слоя: вентилируемый фасад из керамогранита, крупноформатные фиброцементные панели, легкие алюминиевые композитные панели, тяжелый натуральный камень или огнестойкая облицовка металлокассетами.
4. Выполнение расчетно-графического комплекса (статический, динамический и теплотехнический расчеты). На основе цифровой расчетной модели выполняется компоновка несущего каркаса, шаг расстановки опорных и несущих кронштейнов, сечение вертикальных и горизонтальных направляющих.
5. Выпуск рабочей документации марки КМД и спецификации материалов. Разрабатываются монтажные схемы, раскладки утеплителя, узлы примыканий (цоколь, парапет, витражи, деформационные швы), детализированные чертежи нестандартных фасонных элементов.

Инженерные расчеты: от ветровых пульсаций до точки росы

Расчетная часть проекта НВФ является гарантией механической надежности конструкции при пиковых эксплуатационных нагрузках. Для зданий повышенной этажности в климатических условиях Ростова-на-Дону (III ветровой район, нормативное давление ветра w0 = 0,38 кПа) расчет ветровых воздействий выполняется с обязательным учетом аэродинамических коэффициентов угловых зон здания.

Статический расчет подконструкции по предельным состояниям

Расчет элементов металлокаркаса производится по двум группам предельных состояний:

• Первая группа (по несущей способности) — исключение пластических деформаций, потери устойчивости и разрушения кронштейнов, профилей и узлов их сопряжения под совместным воздействием собственного веса системы, веса облицовки, ветрового напора и отсоса. Применяется расчетное сопротивление стали по ГОСТ Р 58154 или прессованных профилей по ГОСТ 22233.
• Вторая группа (по пригодности к нормальной эксплуатации) — ограничение предельных прогибов вертикальных и горизонтальных направляющих. Относительный прогиб несущего профиля в пролете между точками фиксации не должен превышать 1/200 длины пролета (L/200), а консольных участков — 1/100, чтобы не допустить растрескивания облицовочных плит и заклинивания подвижных узлов.

Для надежного восприятия нагрузок в узлах с увеличенным вылетом утепления применяется сертифицированный усиленный кронштейн КРУ, исключающий крутильные деформации. В качестве основной вертикальной направляющей для плитных материалов закладывается жесткий Т-образный профиль ПВТ, сечение которого эффективно компенсирует знакопеременные ветровые нагрузки.

Теплотехнический расчет и определение толщины воздушного зазора

Согласно СП 50.13330.2012, навесные вентилируемые фасады рассчитываются с вычислением приведенного сопротивления теплопередаче с учетом теплотехнической однородности r. Сквозные металлические кронштейны являются мощными проводниками холода. Для нивелирования температурных мостов проектом закладываются полимерные терморазрывные прокладки толщиной 5–10 мм с теплопроводностью не более 0,16 Вт/(м·°C).

Ширина вентилируемого воздушного зазора рассчитывается на основании гидродинамических формул тяги. Нормативный диапазон составляет от 40 до 100 мм (оптимально 50–60 мм с учетом монтажных допусков и возможной неровности теплоизоляционных плит). Занижение зазора препятствует эффективной конвекции и удалению влаги из толщи минераловатного утеплителя, а чрезмерное увеличение приводит к возникновению избыточного динамического гула и риску срыва облицовки.

Сравнительные характеристики подсистем под различные типы облицовки

Правильный выбор несущего каркаса и крепежных метизов определяет бюджет строительства и долговечность всей ограждающей конструкции. В таблице ниже систематизированы параметры подсистем производства завода «СОЮЗ» для популярных фасадных экранов.

Материал облицовки	Удельный вес экрана, кг/м²	Рекомендуемый тип подсистемы	Тип крепления облицовки	Ориентировочный шаг кронштейнов по вертикали, мм
Керамогранит 600х600 мм	18 – 28	Оцинкованная сталь / Нержавеющая сталь	Видимый: рядовой кляммер из нержавеющей стали	600 – 1200
Алюминиевые композитные панели (кассеты)	5,5 – 7,5	Алюминиевый сплав АД31Т1 / Оцинкованная сталь	Скрытый: салазки и икли	1000 – 1500
Стальные металлокассеты	9 – 15	Оцинкованная тонколистовая сталь с полимерным покрытием	Видимый (саморезы) / Скрытый (замок)	800 – 1200
Фиброцементные плиты 8–10 мм	14 – 20	Оцинкованная окрашенная сталь / Алюминий	Видимый: заклепки с увеличенным бортиком	600 – 1000
Натуральный гранит 20–30 мм	55 – 85	Усиленная оцинкованная сталь 2 мм / Нержавеющая сталь	Скрытый: пропилы с кляммерами / анкеры типа Keil	400 – 600

Для понимания взаимосвязи между компонентами каркаса полезно ознакомиться с экспертными исследованиями: изучите факторы долговечности фасадных систем в условиях агрессивных атмосферных сред, а также подробные инженерные данные в статье про классификацию подсистем вентилируемых фасадов.

Состав рабочей документации марки КМД и АР на фасадные конструкции

Полноценный проект навесного фасада передается генеральному подрядчику в виде альбома рабочих чертежей, полностью готового для производства монтажных работ и прохождения экспертизы. В состав проектного комплекта входят:

• Пояснительная записка с описанием климатического района строительства, обоснованием класса пожарной опасности, прочностными и теплотехническими выкладками;
• Планы фасадов с координатной привязкой раскладки облицовочных модулей и компенсационных швов;
• Схемы расстановки несущих и опорных кронштейнов с маркировкой типов крепежных анкеров по зонам стены;
• Схемы монтажа вертикальных и горизонтальных направляющих профилей с указанием скользящих и неподвижных точек фиксации;
• Схемы раскладки и крепления теплоизоляционных плит и защитных мембран с расчетом количества тарельчатых дюбелей;
• Узловые решения в масштабе 1:5 – 1:1:
  • узел сопряжения с цоколем и отмосткой здания с установкой перфорированного вентиляционного профиля;
  • обрамление оконных и дверных проемов с противопожарными стальными коробами толщиной не менее 1,2 мм;
  • узел примыкания к парапету и парапетным крышкам с обеспечением свободного выхода восходящего воздушного потока;
  • узлы оформления внешних и внутренних углов здания;
  • деформационные швы здания и стыки направляющих подсистемы;
• Сводная спецификация материалов: кронштейны, профили, крепеж, терморазрывы, которые можно заказать через каталог завода, где представлены все необходимые комплектующие фасадной системы.

Высокие стандарты проектной проработки подтверждаются реализованными объектами компании «СОЮЗ». Показательным примером служит жилой комплекс ЖК «Военвед-Сити» в Ростове-на-Дону, где применение заводской подсистемы и прецизионного проектирования обеспечило безупречную геометрию керамогранитной облицовки на многоэтажных жилых корпусах.

Типичные ошибки при проектировании вентилируемых фасадов

Нарушение методологии инжиниринга приводит к существенному удорожанию строительства на этапе СМР либо к возникновению аварийных ситуаций в процессе эксплуатации здания. Эксперты проектного бюро «СОЮЗ» выделяют пять критических ошибок:

1. Игнорирование температурного расширения направляющих. Жесткая фиксация профиля длиной более 3 метров во всех кронштейнах блокирует свободное линейное удлинение металла. Результат: температурные деформации («выгибание» профиля летом), срез саморезов и разрушение облицовочных панелей. Проект обязан содержать жесткую неподвижную точку (фиксацию) и скользящие овальные пазы.
2. Пренебрежение краевыми зонами ветрового подсоса. Согласно СП 20.13330, на углах зданий и парапетах ветровое отрицательное давление возрастает в 1,5–2 раза из-за срыва воздушных струй. Установка кронштейнов с одинаковым шагом по всему фасаду ведет к отрыву кассет на торцах здания при штормовом ветре.
3. Применение разнородных металлов без диэлектрической изоляции. Контакт оцинкованной стали с алюминием или медью создает гальваническую пару, приводящую к ускоренной электрохимической коррозии крепежа за 3–5 лет.
4. Отсутствие противопожарных отсечек в оконных проемах. Исключение стальных коробов из оцинкованной стали толщиной от 1,2 мм приводит к мгновенному распространению пламени в воздушный зазор при возгорании внутри помещения.
5. Проектирование без учета фактической несущей способности стен. Назначение стандартных распорных дюбелей для ячеистобетонных блоков без проведения испытаний на вырыв приводит к выпадению кронштейнов вместе с фрагментами стены. Для пористых блоков должны закладываться клеевые химические анкеры или сквозные шпильки.

Пошаговый алгоритм взаимодействия с заводом-производителем «СОЮЗ»

Взаимодействие с проектным отделом завода «СОЮЗ» построено на принципах прозрачности, оптимизации материалоемкости и строгого соблюдения сроков девелоперского цикла:

1. Предоставление исходных данных. Заказчик направляет архитектурные чертежи здания (планы, разрезы, фасады), геологические изыскания и техническое задание с указанием желаемого типа облицовки.
2. Предварительный расчет и технико-экономическое обоснование. Для быстрой оценки параметров бюджета можно использовать специализированный калькулятор фасадной системы онлайн, который рассчитывает базовый расход металлоконструкций и крепежа под заданную высотность объекта.
3. Выезд инженера и проведение испытаний крепежа. Выполняются замеры фактической прочности базового основания и геодезическая съемка ограждающих стен.
4. Разработка рабочего проекта (стадии КМД). Формирование полного пакета документации в специализированном фасадном CAD/BIM-софте, согласование специфических узлов с генеральным проектировщиком.
5. Заводское изготовление и комплектация объекта. Производство профилей, кронштейнов и фасонных элементов строго по спецификациям проекта, нанесение порошковых защитных покрытий в заводских цехах, пакетирование и доставка точно в график СМР.
6. Шефмонтаж и авторский надзор. Выездные инженеры контролируют соблюдение проектных отметок, моментов затяжки анкеров и правильность организации деформационных швов монтажной бригадой.

Часто задаваемые вопросы (FAQ)

Какой максимальный вылет кронштейнов допускается по СП 522.1325800?

Максимальный вылет стандартных кронштейнов в фасадных системах составляет до 350–400 мм, что позволяет разместить слой теплоизоляции до 250 мм с сохранением нормативного вентилируемого зазора. При больших относах от стены (например, при необходимости обойти выступающие пилястры или коммуникации) применяются пространственные консоли или переходные несущие фермы индивидуального расчета.

В каких случаях обязательно разрабатывать проект НВФ в среде BIM (3D-моделирование)?

Информационное моделирование (BIM) обязательно для объектов с государственным финансированием согласно Постановлению Правительства РФ № 331, а также для уникальных, высотных (более 75 м) и технически сложных объектов. Создание цифровой модели фасада в LOD 350–400 позволяет исключить коллизии с системами архитектурного освещения, витражного остекления и водоотведения еще до начала поставок металлопроката.

Можно ли монтировать навесной фасад по архитектурным эскизам (АР) без альбома КМД?

Категорически запрещено. Раздел АР определяет исключительно внешний вид, раскладку и цвета облицовки, но не содержит расчетных сечений профилей, шага кронштейнов, типов анкерных гильз и детальной проработки несущих узлов. Производство работ без проекта марки КМД ведет к отказу органов государственного строительного надзора (ГАСН) в выдаче заключения о соответствии (ЗОС) и несет прямую угрозу обрушения конструкций.

Заключение и выводы

Качественный вентилируемый фасад — это высокотехнологичная инженерная конструкция, надежность которой закладывается на этапе математических расчетов и чертежной детализации. Попытки экономии на изысканиях и проектных работах приводят к существенному перерасходу бюджета при монтаже и рискам досрочного демонтажа облицовки. Профессиональное проектирование вентилируемых фасадов от завода «СОЮЗ» позволяет оптимизировать металлоемкость подсистемы до 15–20%, гарантируя безаварийную эксплуатацию объекта в любых ветровых и температурных зонах. Обратитесь к инженерам компании «СОЮЗ» для получения комплексной технической консультации, заказа испытаний анкеров на вырыв и разработки проектно-сметной документации для вашего объекта.
